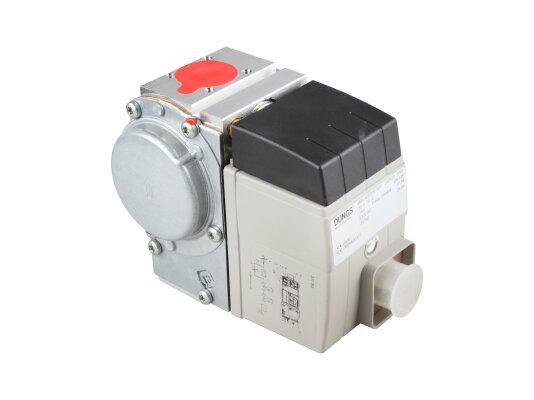

Газовый мультиблок Elco MBC-65-DLE-S20

Газовый мультиблок Elco MBC-65-DLE-S20, арт: 65108840 – универсальный компактный узел одноступенчатого принципа действия. Отличается высокой пропускной способностью, низким энергопотреблением, надежным исполнением, мгновенным срабатыванием на угрозы. Постепенное открытие главного клапана обеспечивает плавный розжиг горелки. Мультиблок рассчитан на максимальное давление газа в магистрали 200 мбар.

Elco MBC-65-DLE-S20 укомплектован:

• реле GW 150 A5 контроля минимального уровня входного давления
• двумя запорными электромагнитными клапанами класса А по EN 161
• регулятором давления с сервоприводом
• сетчатым фильтром с мелкими отверстиями 120 мкм для удаления грязи.

Фильтр следует заменять при загрязнении. Для этого не требуется демонтаж газовой арматуры. О необходимости замены фильтра свидетельствует резкое падение давления после него.

Основные отличия линейки MBC-DLE

Газовые мультиблоки MBC DLE снабжены быстрозакрывающимися э/м клапанами (1 сек.) для исключения утечек и безопасной эксплуатации котла. Медленное регулируемое открытие клапана V2 обеспечивает плавное зажигание горелки. Серворегулятор поддерживает заданные параметры давления с высокой точностью независимо от давления газа на входе.

Особенности и характеристики:

• одноступенчатый режим эксплуатации
• работа с газом 1-3 семейства и другой нейтральной газообразной средой
• установка в системы с давлением газа 15- 200 мбар
• задержка открытия за счет демпфированного повышения давления
• высокие значения расхода при низком перепаде давлений
• электромагнитный привод постоянного напряжения
• совместное управление э/м запорными клапанами
• чувствительная настройка давления на выходе из регулятора, диапазон 3-15 мбар
• ограничитель главного клапана после регулятора
• присоединение на фланцы с трубной резьбой в соответствии со стандартом ISO 7/1
• надежная защита электрических компонентов, класс IP 54
• штекерное электроподключение в соответствии с DIN EN 175301-803.

Конструкция и условия эксплуатации

Газовый мультиблок Elco MBC-65-DLE-S20 за счет комбинированной конструкции и прогрессивных решений имеет небольшие габариты, позволяющие экономить пространство и снижать расходы на монтажные операции. Корпус отлит из коррозиестойкого алюминия. Детали и уплотнения изготовлены из стали, алюминия, латуни, NBR-каучука. Монтаж осуществляется на горизонтальный или вертикальный газопровод магнитом вверх.

Мультиблок рассчитан на температуры -15...+70°C. В установках сжиженного газа запрещается эксплуатация MBC-DLE в условиях ниже 0 °C. Нельзя использовать мультиблок для жидких углеводородов, т. к. они разрушают уплотнительный материал.
