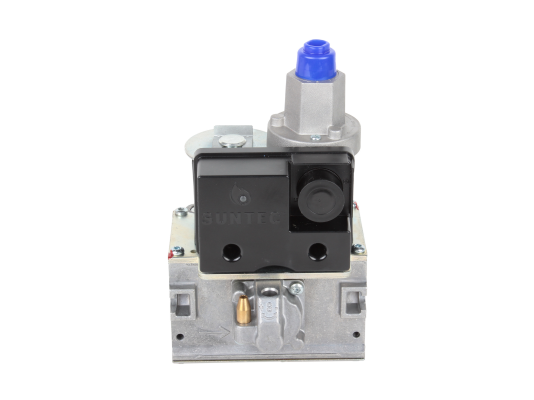

Газовый мультиблок Suntec M2C52S07-2-1000

Газовый мультиблок Suntec M2C52S07-2-1000 – многофункциональное устройство для промышленных одноступенчатых горелок высокого давления. Применяется в газовых установках с входящим давлением до 360 мбар, требующих предохранительного отключения и регулирования давления. Подходит для работы с газами 1-3 семейства в соответствии с EN 437. Мультиблок обеспечивает точные выходные параметры давления с учетом заданного значения, независимо от изменения давления на входе или расхода топлива.

Особенности:

• 2 автоматических предохранительных клапана класса А по EN 161 с электроприводом
• регулятор давления класса B по стандарту EN 88-1
• рабочее напряжение: 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• возможность регулировки основного потока и быстрого хода
• закрытие э/м клапанов при отключении питания в течение 0,2 секунды
• медленное открытие (до 10 сек) для плавной подачи газа при запуске горелки
• защита электрических компонентов от пыли/ влаги класса IP 54 (с соответствующим разъемом) согласно EN 60529
• высокая точность регулирования и поддержания выходного давления
• настройка давления с помощью винта, рабочий диапазон: 4-20 мбар
• реле минимального давления, устанавливаемое на заводе на входной фланец
• рабочая среда: воздух или газ I-III семейства
• диапазон рабочих температур: -20...+60°C
• срок службы э/м запорных клапанов: 200 тыс. операций
• 3 точки G1/8 для подключения прибора контроля давления
• электрическое соединение с помощью штекерного разъема DIN 43650.

Конструкция

Газовый мультиблок Suntec M2C52S07-2-1000 представляет собой комбинированную систему, состоящую их двух предохранительных клапанов и регулятора постоянного давления, управляемого серводвигателем. Второй клапан снабжен гидравлическим демпфером для постепенного открытия. Корпус изготовлен из прочного и легкого алюминия. На входе потока размещен стандартный фильтр из стальной проволоки с мелкими отверстиями размером 0,6 мм для предотвращения попадания механических частиц и потери герметичности клапанов. Уплотнения и прокладки изготовлены из углеводородостойкой NBR-резины.

Монтаж

Установка мультиблока осуществляется с помощью фланцев. В корпусе предусмотрены отверстия для соединения с трубой Rp 1/2, Rp 3/4 . Допускается любое монтажное положение при условии, что ось предохранительного клапана не направлена вниз.

Достоинства:

• высокая точность регулирования давления
• совмещение нескольких устройств в одном корпусе
• мгновенное закрытие, медленное открытие для плавного розжига
• высокий уровень электрозащиты
• встроенный фильтр для защиты клапанов от повреждений.

Газовые мультиблоки Suntec M2C прошли необходимые испытания, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
