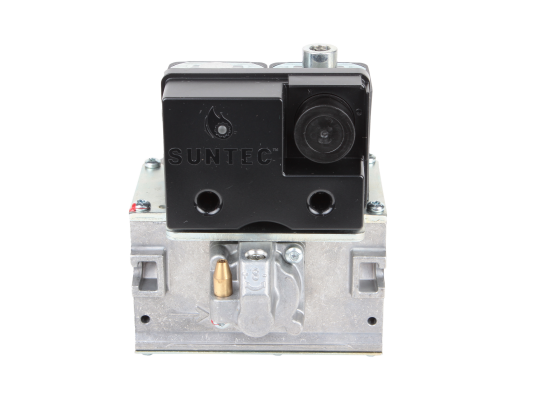

Газовый мультиблок Suntec M2C55F07-1-1086

Газовый мультиблок Suntec M2C55F07-2-1000 применяется в промышленных системах теплоснабжения для безопасного розжига, автоматического регулирования подачи газа, герметичного перекрытия потока. Объединяет в небольшом корпусе несколько устройств с разными функциями. Комбинированный блок рассчитан на работу с газами семейства I-III и давление в системе газоснабжения до 360 мбар.

Особенности:

• предохранительно-запорные клапаны класса А по EN 161
• регулятор давления класса B по стандарту EN 88-1
• питание э/м клапанов от сети 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• возможность настройки основного потока
• мгновенное закрытие э/м клапанов при потере питания, за 0,2 сек.
• быстрое открытие ( 0,5 сек)
• настройка давления поворотом винта, диапазон 4-50 мбар
• надежная защита компонентов от пыли/ влаги, класс IP 54 по EN 60529
• высокая точность регулирования, стабильное давление на выходе
• встроенное реле минимального давления, размещенное на входном фланце
• стабильная работа при температурах -20...+60°C
• ресурс электромагнитных клапанов: 200 тыс. операций включения/выключения
• 3 штуцера G1/8 для измерения давления
• электрическое соединение с помощью штекерного разъема DIN 43650 (не входит в комплект).

Конструкция

Газовый мультиблок Suntec M2C55F07-2-1000 собран в алюминиевом литом корпусе с соединительными отверстиями Rp 1/2, Rp 3/4 . Состоит из двух предохранительных нормально-закрытых клапанов и регулятора постоянного давления, управляемого сервоприводом. На входе мультиблока размещён стандартный проволочный фильтр из нержавеющей стали. Размер отверстий – 0,6 мм. Уплотнения и прокладки изготовлены из NBR-каучука.

Положение при монтаже

Мультиблок может устанавливаться в любом положении, кроме осью предохранительного клапана вниз.

Достоинства:

• мгновенное закрытие и открытие
• комбинированное устройство с различными функциями
• поддержание стабильных параметров давления с учётом настроек
• высокий уровень электрической защиты
• встроенный нержавеющий фильтр.

Газовые мультиблоки Suntec M2C проверены на соблюдение требованиям безопасности и надежности, сертифицированы по нормам EN161, EN13611, EN60730-1 EN126, EN88-1.
