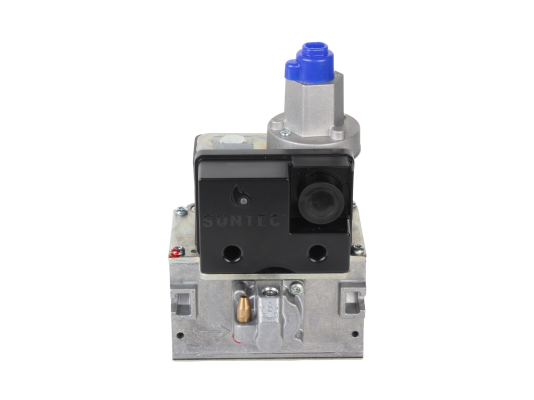

Газовый мультиблок Suntec M2C55S07-2-1000

Газовый мультиблок Suntec M2C55S07-2-1000 предназначен для точного регулирования выходного давления газа, безопасного розжига и надежного перекрытия потока. Многофункциональное устройство используется в промышленных одноступенчатых горелках высокого давления. Подходит для работы с газами 1-3 семейства в соответствии с EN 437. Гидравлический демпфер замедляет движение предохранительного клапана V2, обеспечивая поступательный поток газа в камеру сгорания на начальных этапах.

Особенности:

• 2 автоматических предохранительно-запорных клапана класса А по EN 161
• регулятор давления класса B по стандарту EN 88-1
• напряжение питания э/м клапанов: 230 В, -15%, +10%
• независимое управление электромагнитными клапанами
• возможность настройки объема основного потока и быстрого хода
• мгновенное срабатывание э/м клапанов при обесточивании, время закрытия 0,2 сек.
• медленное открытие (10 сек) для постепенной подачи газа, плавного пуска горелки
• уровень электрозащиты класса IP 54 (с соответствующим разъемом) по EN 60529
• точное регулирование и поддержание выходного давления газа
• настройка давления с помощью затяжки/ ослабления винта в диапазоне 4-50 мбар
• встроенное реле минимального давления, закрепляемое на входном фланце
• температуры внешней среды: -20...+60°C
• срок службы э/м клапанов: 200 тыс. операций
• 3 точки G1/8 для замеров давления
• электрическое соединение через штекерный разъем DIN 43650.

Конструкция

Газовый мультиблок Suntec M2C55S07-2-1000 объединяет в компактном корпусе из алюминия два предохранительных нормально-закрытых клапана и регулятор постоянного давления, приводимый в действие серводвигателем. Второй э/м клапан оснащен гидравлическим демпфером для медленного открытия. На входе газа смонтирован стандартный фильтр из нержавеющей стальной проволоки. Сетка с отверстиями 0,6 мм защищает мультиблок от повреждений. Уплотнения и прокладки выполнены из NBR-каучука, стойкого к химическим компонентам рабочей среды.

Монтаж

Мультиблок устанавливается с помощью фланцев. В корпусе предусмотрены отверстия Rp 1/2, Rp 3/4 для интеграции в газопровод. Монтаж допускается в любом положении, при этом ось предохранительного клапана не должна направляться вниз.

Достоинства:

• многофункциональное устройство
• точные выходные параметры давления
• мгновенное закрытие, постепенное открытие для плавного розжига
• возможность регулировки расхода и быстрого хода
• высокий уровень электрической защиты
• встроенный фильтр с мелкими отверстиями.

Газовые мультиблоки Suntec M2C испытаны в условиях завода, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
