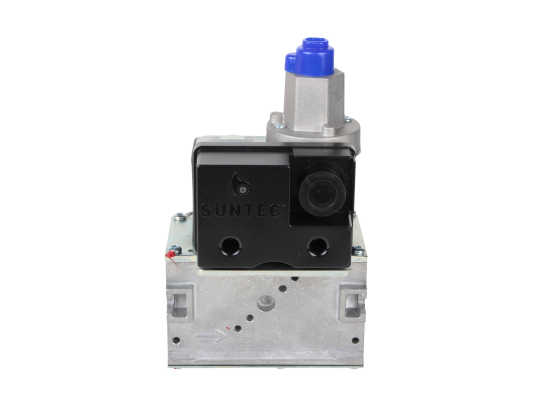

Газовый мультиблок Suntec M2N50S07-2-2000

Газовый мультиблок Suntec M2N50S07-2-2000 – комбинированное устройство для систем автоматического управления подачей газа, требующих предохранительного отключения газоснабжения. Рабочей средой является газ семейства I-III. Мультиблок рассчитан на давление газа 360 мбар. Сертифицирован по европейским стандартам EN161, EN13611, EN60730-1 EN126.

Конструкция и комплектация

Мультиблок состоит из двух автоматических предохранительных клапанов нормально-закрытого типа класса А по EN 161. Второй клапан оснащен гидравлическим демпфером для замедления скорости потока и постепенной подачи газа в камеру сгорания на начальных этапах. Suntec M2N собран в алюминиевом корпусе с резьбовыми соединительными отверстиями Rp 1/2, Rp 3/4 для интеграции в газопровод и снабжен фильтром из стальной проволоки с отверстиями 0,6 мм. Регулятор давления не входит в комплектацию.

Особенности:

• одноступенчатый режим эксплуатации
• работа от сети 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• быстрое закрытие при сбоях в питании или подаче газа, 0,2 сек.
• медленное регулируемое открытие (10 сек)
• электрозащита класса IP54 по EN60529 (при использовании подходящего разъема)
• встроенное реле минимального давления на входном фланце
• температура внешней среды: -20...+60°C
• продолжительность эксплуатации: 200 тыс. операций
• места для подключения устройств контроля давления G1/8
• уплотнения и прокладки из NBR-каучука
• надежное электроподключение, штекерный разъем по DIN 43650.

Монтаж

Газовые мультиблоки Suntec M2N устанавливаются с применением фланцев. Допускается любое монтажное положение, кроме направления оси предохранительного клапана вниз.
