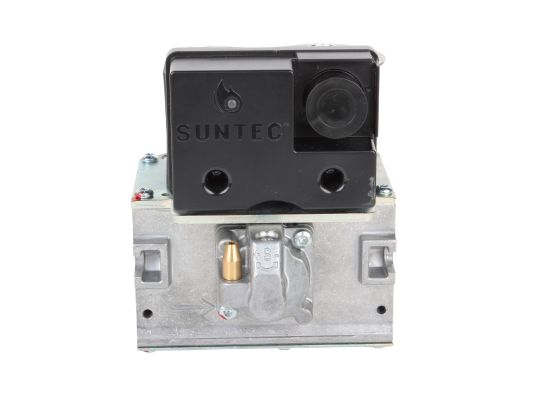

Газовый мультиблок Suntec M3C42F07-2-1000

Газовый мультиблок Suntec M3C42F07-2-1000 используется для оснащения систем автоматического управления подачей газа на одноступенчатую промышленную горелку. Преимуществом является комбинированная конструкция, включающая два электромагнитных запорных клапана и регулятор постоянного давления. Благодаря такому исполнению мультиблок выполняет функции герметичного перекрытия потока, точного регулирования выходного давления с учётом настроек.

Применение

Suntec M3C используется в промышленных и технологических установках, требующих предохранительного отключения подачи газа и регулирования давления. Рассчитан на входящее давление 160 мбар. Подходит для работы с воздухом и газами семейства 1-3 по EN 437.

Особенности:

• 2 независимых автоматических предохранительно-запорных клапана
• регулятор давления класса B по стандарту EN 88-1
• работа от сети 230 В, допустимое отклонение -15%, +10%
• возможность настройки основного потока, регулировка с помощью винта
• быстродействие, закрытие обеих клапанов в течение 0,2 сек., открытие 0,5 сек.
• доступный диапазон давления подачи 4-20 мбар
• электрозащита компонентов класса IP 54 по EN 60529 (с подходящим разъемом)
• стабильность выходных параметров давления, независимо от изменяющегося входного давления и объема потока
• реле минимального давления, смонтированное на входном фланце
• температуры внешней среды: -20...+60°C
• заявленный ресурс э/м клапанов: 200 тыс. срабатываний
• соединения в трёх местах для отбора давления (G1/8)
• штекерный разъем DIN 43650 для электрического подключения
• алюминиевый коррозиестойкий корпус с резьбовыми соединениями Rp 1/2, Rp 3/4
• проволочный фильтр из нержавеющей стали с отверстиями размером 0,6 мм
• уплотнения и прокладки из NBR-каучука.

Положение при монтаже

Газовый мультиблок Suntec M3C42F07-2-1000 размещается в системе в любой ориентации, кроме перевёрнутого положения предохранительного клапана.

Достоинства:

• многофункциональность
• быстрое срабатывание
• высокая точность выходного давления
• надежная электрозащита
• компактные габариты, упрощающие монтаж
• встроенный сетчатый фильтр из нержавеющей стали.

Газовые мультиблоки Suntec M3C прошли необходимые тесты и испытания, соответствуют стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
