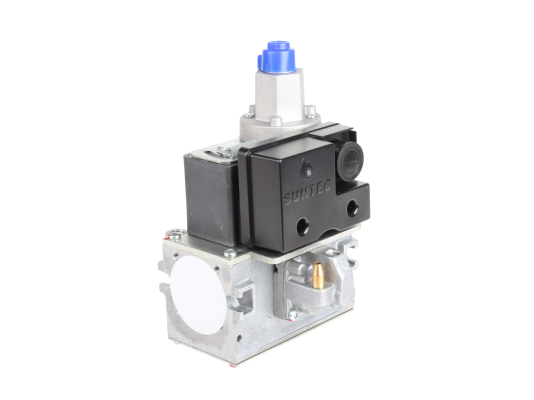

Газовый мультиблок Suntec M3C42S07-2-1000

Газовый мультиблок Suntec M3C42S07-2-1000 рассчитан на использование в газовом оборудовании, где требуется предохранительное отключение подачи газа и точное регулирование выходного давления. Многофункциональное устройство подходит для работы с газами семейства I-III в соответствии с EN 437. Используется в системах с давлением до 160 мбар. Гидравлический демпфер замедляет открытие предохранительного клапана V2, обеспечивая поступательный поток газа в камеру сгорания на начальных этапах.

Состав мультиблока Suntec M3C

Мультиблок состоит из двух автоматических предохранительных клапанов класса В по EN 161 с электрическим приводом, регулятора давления класса B по стандарту EN 88-1, алюминиевого корпуса, стального проволочного фильтра. Второй клапан оснащен гидравлическим демпфером для постепенного открытия.

Особенности:

• работа от электросети 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• возможность настройки основного потока и быстрого хода
• быстрое закрытие э/м клапанов при обесточивании, в течение 0,2 сек.
• медленное открытие ( 10 сек) для плавного зажигания
• электрозащита компонентов класса IP 54 (с соответствующим разъемом) по EN 60529
• высокая точность регулирования, стабильность выходного давления
• задание выходного давления в диапазоне 4-20 мбар винтовой затяжкой
• реле минимального давления на входном фланце
• рабочая среда: воздух или газ I-III семейства
• температуры эксплуатации: -20...+60°C
• ресурс службы (для э/м клапанов): 200 тыс. операций
• три соединения для замеров давления (G1/8)
• очистка потока от механических частиц размером от 0,6 мм
• уплотнения и прокладки из углеводородостойкого NBR-каучука
• электрическое подключение с помощью штекерного разъема DIN 43650 (не включен в комплектацию).

Монтаж

Мультиблок устанавливается в систему с помощью фланцев. В корпусе предусмотрены отверстия для соединения с трубой Rp 1/2, Rp 3/4 . Положение при монтаже – любое, но ось предохранительного клапана не должна направляться вниз.

Достоинства:

• комбинированное устройство с 2 э/м клапанами и регулятором
• стабильные выходные параметры давления
• мгновенное закрытие, постепенное регулируемое открытие
• надежная защита от пыли и влаги, класс IP54
• сетчатый стальной фильтр с мелкими отверстиями.

Газовые мультиблоки Suntec M3C прошли стандартные испытания, соответствуют европейским нормативам EN161, EN13611, EN60730-1 EN126, EN88-1.
