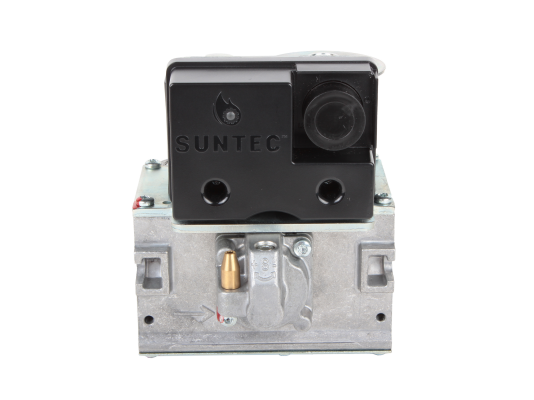

Газовый мультиблок Suntec M3C45F07-2-1000

Газовый мультиблок Suntec M3C45F07-2-1000 собран в компактном корпусе и объединяет несколько устройств. Служит для автоматизации подачи газа на горение и герметичного перекрытия потока при эксплуатации одноступенчатых промышленных горелок. Обеспечивает стабильность выходных параметров давления, независимо от изменяющегося входного давления и расхода. Подходит для систем с входящим давлением до 160 мбар. Рабочей средой является газ семейства I-III по EN 437.

Конструкция

Многофункциональный блок Suntec M3C оснащен алюминиевым корпусом с резьбовыми отверстиями Rp 1/2, Rp 3/4 . Состоит из двух предохранительных нормально-закрытых клапанов с быстрым срабатыванием и регулятора постоянного давления с управлением сервоприводом. В обесточенном состоянии э/м клапаны закрыты, открываются при поступлении напряжения. Мультиблок оснащен фильтром из стальной нержавеющей проволоки. Размер отверстий – 0,6 мм. Прокладки и уплотнения устойчивы к составу газов, изготовлены из NBR-каучука.

Особенности:

• 2 автоматических предохранительно-запорных клапана класса В по EN 161
• регулятор давления класса B по стандарту EN 88-1
• раздельное управление электромагнитными клапанами
• напряжение питания: 230 В, -15%, +10%
• настройка основного потока с помощью винта
• быстрое закрытие (0,2 сек.) и открытие ( 0,5 сек.)
• доступный диапазон давления подачи 4-50 мбар
• уровень пылевлагозащиты – IP 54 по EN 60529 (с подходящим разъемом)
• реле минимального давления, установленное на входном фланце
• точки подключения приборов для замеров давления (G1/8)
• штекерный разъем DIN 43650 для электрического подключения
• допустимый диапазон температур эксплуатации: -20...+60°C
• заявленный ресурс э/м клапанов: 200 тыс. циклов включений.

Установка

Газовый мультиблок Suntec M3C45F07-2-1000 крепится с помощью фланцевого соединения. Может устанавливаться в любом положении, но не перевёрнутом.

Достоинства:

• совмещение в одном корпусе нескольких устройств
• быстродействие автоматических клапанов
• высокая точность регулировки и поддержания выходного давления
• надежная пылевлагозащита компонентов
• компактные размеры, облегчающие монтаж
• фильтр на входе для защиты клапанов от повреждений.

Газовые мультиблоки Suntec M3C прошли заводские тесты и испытания, соответствуют европейским нормам EN161, EN13611, EN60730-1 EN126, EN88-1.
