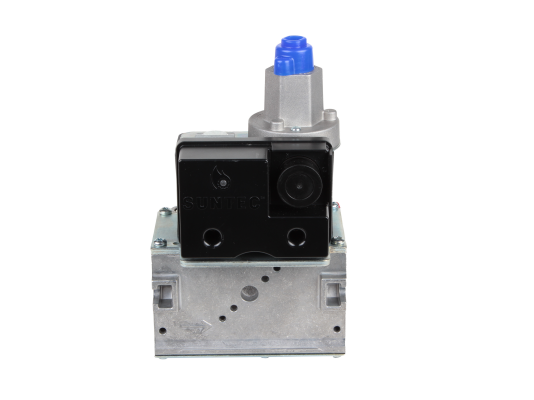

Газовый мультиблок Suntec M3N40S07-2-2000

Газовый мультиблок Suntec M3N40S07-2-2000 применяется для безопасного розжига, надежного запирания потока при эксплуатации промышленных одноступенчатых горелок. Подходит для работы с газами 1-3 семейства в соответствии с EN 437. Рассчитан на давление газа 0-160 мбар. Версия без регулятора давления.

Конструкция и комплектация мультиблока Suntec M3N

Мультиблок состоит из двух автоматических предохранительных клапанов нормально-закрытого типа, класс А по EN 161. Гидравлический демпфер на втором клапане замедляет скорость потока, обеспечивая постепенное поступление газа в камеру сгорания на начальных этапах. Suntec M3N собран в корпусе из алюминиевого сплава, стойкого к коррозии и механическим воздействиям. На входе размещен сетчатый фильтр из стальной проволоки с отверстиями 0,6 мм.

Особенности:

• напряжение питания э/м клапанов: 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• возможность настройки быстрого хода
• мгновенное закрытие э/м клапанов при потере питания, 0,2 сек.
• медленное открытие (10 сек) для плавного пуска горелки
• класс электрозащиты IP54 (с подходящим разъемом) по EN 60529
• встроенное реле минимального давления на входном фланце
• рабочие температуры: -20...+60°C
• ресурс электромагнитных клапанов: 200 тыс. операций
• места для подключения измерительных приборов G1/8
• уплотнения и прокладки из NBR-каучука
• штекерное подключение, разъем DIN 43650.

Монтаж

Для интеграции мультиблока используются фланцевые соединения. В корпусе предусмотрены отверстия Rp 1/2, Rp 3/4 для монтажа. Установка возможна в любом положении при условии, что ось э/м клапана не направлена вниз.

Достоинства:

• мгновенное закрытие, медленное открытие для плавного розжига
• возможность регулировки быстрого хода
• герметичное запирание потока
• защита клапанов от повреждений (встроенный фильтр)
• высокий уровень электрозащиты
• компактные размеры для экономии пространства.

Газовые мультиблоки Suntec M3N проверены и испытаны в условиях завода, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126 и директивам.
