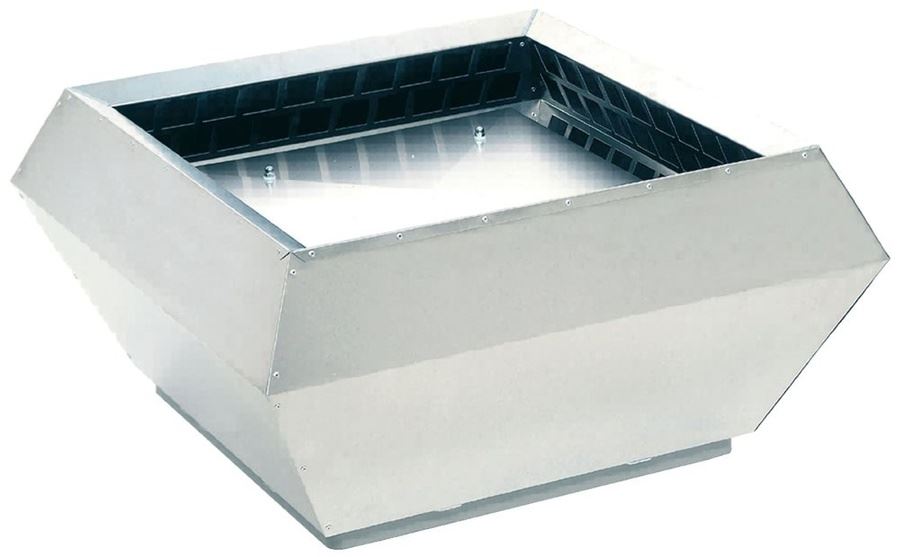

Крышный вентилятор Systemair DVCI 355E-P EC
357 160
р.
Артикул:
M98968
Наличие уточняйте
Количество:
Крышный вентилятор Systemair серии DVC(I) для круглых каналов (воздуховодов) предназначен для помещений с повышенной влажностью. Корпус вентилятора изготовлен из алюминия, рама - из оцинкованной стали.
-
Max располагаемый напор, Па432
-
Диапазон рабочих t, C-20…+60
-
Код производителя93378
-
Присоединительный размер, мм450x450
-
рабочего колеса, мм355
-
С двигателем ECДа
-
Сила тока, А2,23
-
Степень защиты IPIP55
-
Частота вращения, 1/мин1804
-
Max расход воздуха, м3 /ч4234
-
МонтажГоризонтальный
-
Max t, °C+60
-
Min t, °C-20
-
Номинальная потребляемая мощность, Вт528
-
Уровень шума, дБа43
-
ШумоизоляцияДа
-
Материал корпусаАлюминий
-
Напряжение, В220
-
Высота, см43.9
-
Ширина, см87.7
-
Глубина, см87.7
-
ПроизводительШвеция
-
Вес, кг35
-
Габариты (ВхШхГ), мм439x877x877
-
Гарантия3 года
-
СтранаШвеция
