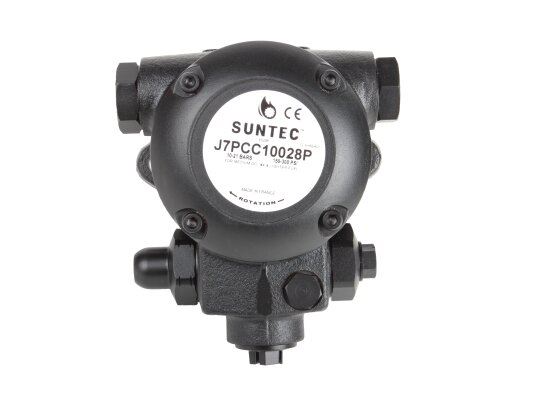

Насос для горелки Suntec J 7 PCC 1002 8P

Насос для горелки Suntec J 7 PCC 1002 8P предназначен для комплектации жидкотопливных горелок мощностью 400-3000 кВт. Нагнетает топливо на форсунку под давлением до 21 бар. Производительность варьируется в зависимости от вязкости нефтепродуктов и установленных параметров давления (составляет 287 л/ч при 5 сСт /12 бар). Насос входит в серию с клапаном регулировки давления. Электромагнитный клапан отсутствует.

Рабочие характеристики и особенности:

• перекачиваемая среда – дизтопливо, средневязкое топливо
• диапазон настройки параметров нагнетания: 10-21 бар (по умолчанию – 12 бар)
• для систем с внешним э/м клапаном с запорной функцией
• выход на форсунку слева
• клапан регулировки давления без запирания
• сетка с рабочей областью очистки 97 см^2 и фильтрующей способностью 170 мкм
• отверстия присоединения всасывающей/ обратной линии диаметром 1/2 дюйма
• стандартный фланцевый монтаж, 54 мм
• простая регулировка напора топлива с помощью винта на корпусе
• конструкция высокой надежности и износостойкости
• устойчивость к повышенным температурам топлива, до +90 oC
• любая монтажная ориентация (исключить нагрузку на ось)
• порты для измерительных приборов, используемых при настройке системы
• автоматический выход воздуха в установках с двумя трубами
• давление на входе потока/ в обратной линии – не выше 1,5 бар.

Конструкция насоса

В заводском исполнении насос для горелки Suntec J 7 PCC 1002 8P настроен на 2-трубное подключение. Байпасная заглушка установлена в отверстие слива для работы на две трубы. При однотрубном подключении пробку следует выкрутить с помощью ключа и закрыть канал.

Ключевым механизмом, отвечающим за всасывание топлива из бака и подачу на форсунку, является пара шестерней. Для защиты зубчатой пары топливо освобождается от посторонних примесей с помощью сетчатого разборного фильтра. Регулярно требуется очищать сетку от накопившейся грязи.
