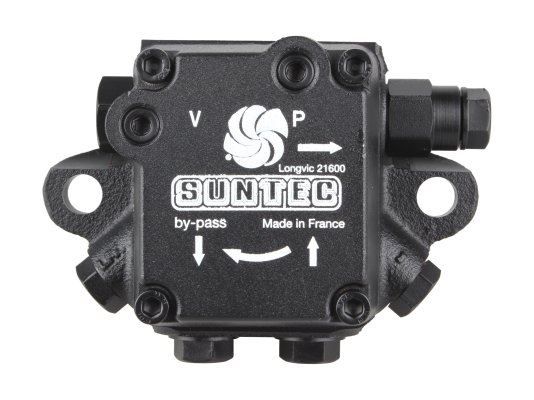

Насос для горелки Weishaupt AE 67 C 7285 4P

Насос для горелки Weishaupt AE 67 C 7285 4P встраивается в жидкотопливные горелки промышленного назначения. Нагнетает топливо под давлением до 28 бар. Это базовая модель, оснащенная регулирующим давление клапаном без функции запирания. Производительность зависит от вязкости, температуры и давления топлива, составляет 84 л/ч при вязкости 5 сСт и давлении 11 бар.

Устройство и особенности

Насос готов к 2-трубному подключению. Канал слива закрыт байпасной заглушкой. При монтаже насоса в однотрубную систему необходимо заменить заглушку байпаса на стальную с шайбой. Для задания параметров давления топлива предусмотрен ручной регулятор.

Основным рабочим органом является шестеренный механизм, который всасывает топливо из бака, пропускает через встроенный фильтр с рабочей областью 6 см^2, толкает на регулирующий давление клапан и далее к форсунке. Лишнее топливо отправляется в линию возврата при двухтрубной схеме подключения, или на линию всасывания при однотрубной конфигурации системы.

Стравливание воздуха в установках с обратной линией происходит автоматически, в однотрубных – через перепускное отверстие муфты линии форсунки.

В этой модели нет запорной функции. Для ее обеспечения используется внешний электромагнитный клапан, приобретаемый дополнительно.

Характеристики и особенности:

• рабочая среда: дизельное топливо
• настройка давления на форсунку в диапазоне 8-28 бар, по умолчанию – 14 бар
• исполнение для однотрубных и двухтрубных систем (поставка с завода – с заглушкой байпаса)
• использование в системах с внешним электромагнитным клапаном
• сетчатый фильтр на входе для удаления твердых частиц величиной от 150 мкм
• вращение против часовой стрелки / выход к форсунке с левой стороны
• регулирующий давление клапан без функции запирания
• установка с помощью фланцевого соединения 54 мм
• размещение в произвольном положении, кроме осью вверх
• эксплуатационные температуры (t топлива в насосе): 0...+60 °C
• автоматический выход лишнего воздуха в двухтрубных установках
• допустимая вязкость топлива: 2...75 сСт
• степень фильтрации: 150 микрон.

Применение

Дизельные насосы для горелок применяются в промышленных системах отопления, технологическом теплоснабжающем оборудовании. Подходят для жидкотопливных горелок широкой линейки производителей..
