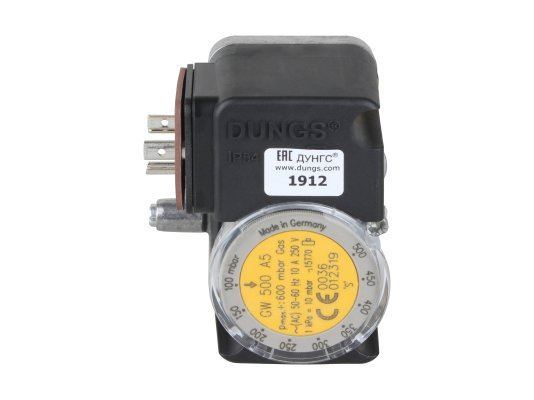

Реле давления Dungs GW 500 A5
7 200
р.
Артикул:
A16689
Наличие уточняйте
Количество:
Реле давления газа Dungs GW 500 A5 – прибор, используемый в системах автоматики газового оборудования. Служит для контроля избыточного давления газа и давления разряжения. Принцип работы датчика – переключение цепи в заданных точках срабатывания. Прибор изготовлен по стандарту ЕС, имеет сертификат соответствия по EN 1854. Реле рассчитано на работу в топочных агрегатах с максимальным давлением 600 мбар.
Особенности
- Реле имеет компактный алюминиевый корпус, отлитый под давлением. Внешняя оболочка надежно защищает электропроводку от механических воздействий, пыли и влаги. Класс защиты – IP 54. Переключатель изготовлен из полиамида, мембрана – из НБК. Реле стабильно работает при температуре рабочей среды и окружающего воздуха от -15°C до +70°C.
- Принцип действия датчика основан на замыкании контакта и подаче сигнала на устройство управления газовой горелкой при отклонении давления от заданных параметров.
- Точка срабатывания определяется в ручном режиме, в диапазоне от 100 до 500 мбар. Для настройки предусмотрено регулировочное колесо и цифровая разметка. Реле присоединяется через уплотнительное кольцо на арматуру Dungs. Предусмотрено измерительное отверстие o 9 мм с винтовой заглушкой.
- Стандартное монтажное положение реле – вертикальное. При другом размещении точка переключения изменится – в большую или меньшую сторону от установленной. Все подробности установки можно изучить в приложенной спецификации к прибору (см. файл).
Реле давления газа Dungs GW 500 A5 артикул 272349 применяется для комплектации горелок большинства производителей.
-
Альтернативные артикулы1768836442 , 66013002
-
Вид подключенияDIN-штекер
-
Диапазон срабатыванияот 0 до 25 мбар
-
Класс пылевлагозащитыIP 54
-
Максимальное рабочее давление, мбар600
-
Рабочая температура окр. средыот -15 до +70 °C
-
Рабочая средавоздух, нейтральные газы
-
Для контроляизбыточного давления и давления разряжения
-
Диапазон регулировкиот 100 до 500 мбар
-
Вес, кг0.2
-
Габариты6.2x4.5x7.2 см
