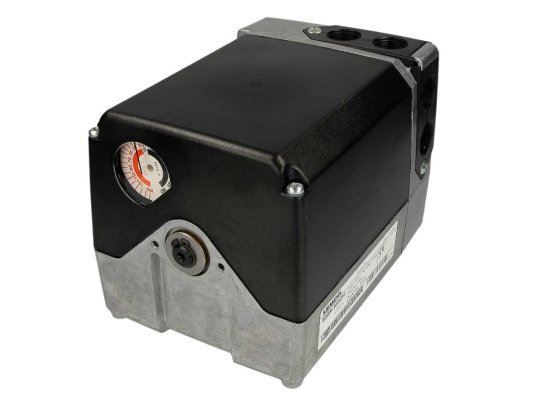

Сервопривод Siemens SQM50.454A8

Сервопривод Siemens SQM50.454A8 управляет воздушными заслонками и другими подвижными узлами в процессе регулирования расхода рабочей среды. Совместно с автоматикой котла или регулятором используется в газовых и жидкотопливных горелках средней и высокой мощности для получения оптимальной пропорции компонентов топливовоздушной смеси. Характеризуется стабильной работой, точным позиционированием, надежным исполнением, компактными габаритами, нетребовательностью в обслуживании. Версия с двухсторонним валом.

Состав конструкции Siemens SQM50.454A8:

• литой корпус из алюминия с пластиковой обшивкой
• синхронный реверсивный двигатель, устойчивый к блокировке
• 5 переключателей, в т. ч. 2 концевых, 3 вспомогательных
• комплектация двухсторонним приводным валом 9,5 мм
• регулировочные кулачковые шайбы и шкалы для настройки параметров
• смотровое окно для отслеживания угла открытия
• зубчатый механизм и подшипники, обработанные смазкой на весь срок службы.

Особенности и основные параметры:

• диапазон угла открытия от 0 до 160°
• питание от сети 24 В, -15%, +10%
• максимальный крутящий /удерживающий момент – 15 Нм
• время открытия заслонки на 90o/ 130o – 34/ 49 сек.
• раздельное отсоединение приводного и кулачкового вала
• стяжная шпилька для ручного открепления вала от редуктора, возврат автоматический
• внутренняя и внешняя индикация положения
• возможность изменения высоты монтажа при использовании адаптера
• класс пылевлагозащиты корпуса IP 54, требуется уплотнение вала
• установка в произвольном положении
• крупные отверстия для свободного ввода кабелей
• рабочий ресурс – 250 тыс. полных ходов закрыто-открыто-закрыто (примерно 10 лет).

Направление вращения

Сервопривод Siemens SQM50.454A8 поставляется в исполнении с левосторонним вращением вала (против часовой стрелки). Для изменения направления требуется поменять местами соединительные кабели при подключении двигателя. Также следует изменить положение кулачковых дисков.
