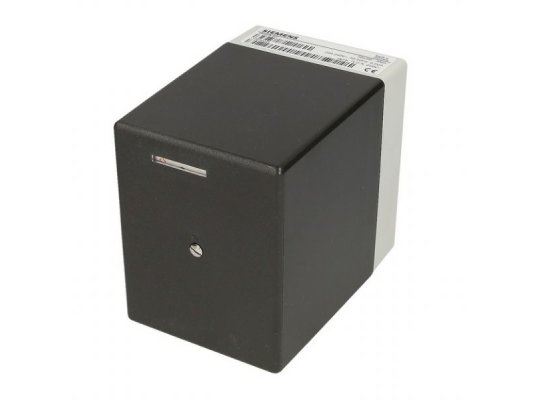

Сервопривод Siemens SQN31.401A1700

Сервопривод Siemens SQN31.401A1700 обеспечивает открытие-закрытие воздушной заслонки в процессе регуляции состава топливовоздушной смеси. При получении сигнала от автомата горения или регулятора перемещает затвор в необходимое положение. Заслонка открывается на 90o в течение 30 сек. Привод рассчитан на использование в средне-, маломощных горелках, сжигающих газ или жидкое топливо. Модель является базовой.

Особенности

• В стандартном корпусе высотой 110 мм отсутствует место для размещения потенциометра. Подготовить конструкцию для его установки можно при помощи специального комплекта для переоборудования AGA32.
• Сервопривод работает от синхронного двигателя 110 В, 50-.60 Гц, защищенного от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 3 Нм. Вал может вручную открепляться от зубчатой передачи и двигателя при нажатии на штифт. Повторное присоединение происходит автоматически.
• Двигатель защищен пластиковым корпусом, устойчивым к температурному и механическому воздействию. Соответствует стандарту электрозащиты IP40. Может эксплуатироваться при температурах: -20...+60 градусов.
• Зубчатая передача обработана смазкой длительного действия, поэтому не требует обслуживания в процессе эксплуатации.
• Функцию управления серводвигателем обеспечивает автомат горения LОА/LМО/LМG/LFL, определяющий точное количество воздуха и топлива для получения оптимального состава сжигаемой смеси. Привод также может работать совместно с P-PI или PID- регуляторами.
• В сервоприводе предусмотрены концевые и вспомогательные выключатели с простой настройкой точки переключения. Дополнительная шкала на конце распределительного вала используется для внутренней индикации положения.
• Электроподключение осуществляется на винтовые клеммы. Два отверстия в корпусе упрощают ввод кабелей.

Достоинства:

• точное перемещение заслонки
• базовая версия с возможностью переоборудования
• внутренняя индикация положения
• защита двигателя от блокировки
• простая настройка
• нетребовательность в обслуживании
• защита от пыли, класс IP 40.

Сервопривод Siemens SQN31.401A1700 и другие запчасти для горелок можно купить на сайте АНКАС.
