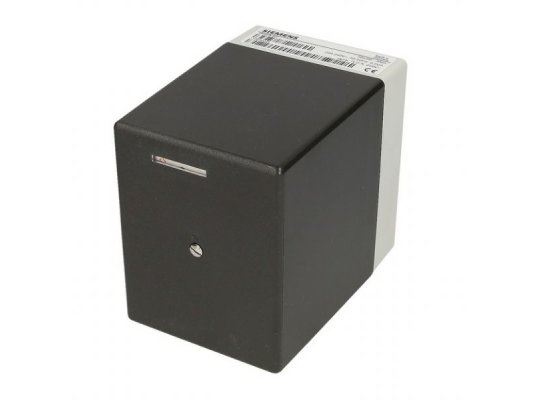

Сервопривод Siemens SQN31.471B2700

Сервопривод Siemens SQN31.471B2700 встраивается в систему автоматического регулирования пропорции топлива (газа) и воздуха для получения оптимального состава сжигаемой смеси. Применяется в маломощных и среднемощных горелках, работающих на газе или жидком топливе. Приводит в действие воздушную заслонку при получении команды от управляющего устройства. Открытие затвора на 90o занимает 30 сек. Это базовая модель в стандартном корпусе.

Особенности

• Управляет функциями сервопривода топочный автомат (LОА/ LМО/ LМG/ LFL), определяющий точное соотношение топлива (или газа) и воздуха в образуемой смеси. Привод может работать в сочетании с P-PI или PID-регуляторами.
• Конструкция собрана в небольшом корпусе, габариты которого не позволяют устанавливать потенциометр. Пользователю предоставляется возможность преобразования базового устройства в версию для установки потенциометра. Для этой цели доступен комплект AGA32.
• Движение заслонки обеспечивает синхронный двигатель с питанием от сети 220 В, оснащенный системой защиты от блокировки. Вал произведен из износостойкой стали, вращается по часовой стрелке. Крутящий момент – 3 Нм. При нажатии на штифт вал можно отсоединить от редуктора и двигателя. Вторичное зацепление осуществляется автоматически.
• Siemens SQN31.471B2700 скомпонован в пластиковом корпусе, устойчивом к температурным воздействиям и ударам. Электрозащита компонентов отвечает нормам IP40. Сервомотор стабильно работает при температурах внешней среды -20...+60 градусов.
• Сервопривод укомплектован легко регулируемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками позволяют быстро и точно выбрать точки срабатывания. Дополнительная шкала на конце распределительного вала используется для внутренней индикации положения.
• В корпусе выполнено 2 отверстия для ввода электропроводки. Подключение осуществляется на резьбовые клеммы.

Достоинства:

• точное управление положением затвора
• внутренняя индикация положения
• возможность переоборудования (опция)
• защита двигателя от блокировки
• простой монтаж и настройка
• класс электрозащиты – IP 40
• широкий диапазон эксплуатационных температур.

Уточнить дополнительную информацию о сервоприводе Siemens SQN31.471B2700 можно у консультантов АНКАС.
